1. 核心特点

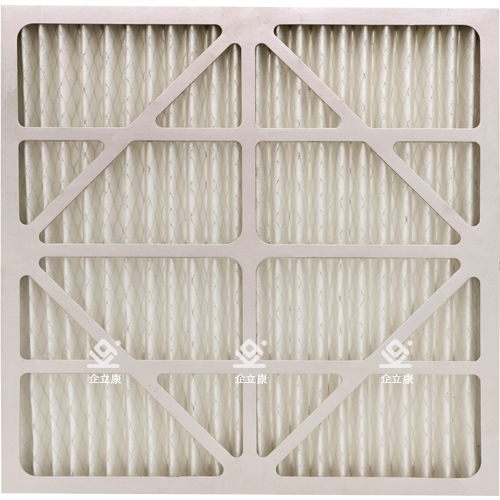

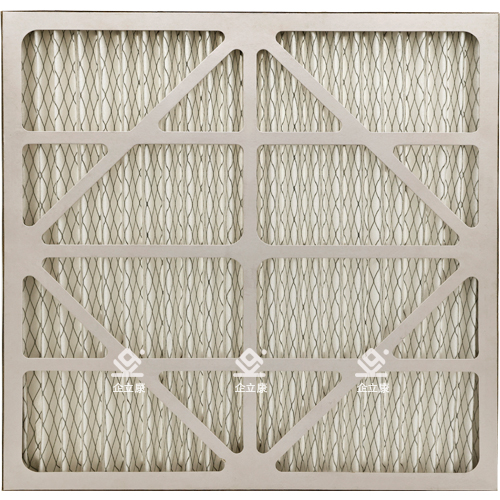

✅ 创新结构设计
Z型/W型褶皱(褶高20-50mm,褶距4-8mm)
加强型瓦楞纸框(可选防潮处理)
无金属结构,100%可回收
✅ 高效低阻性能
初始阻力仅30-80Pa
容尘量比平板式提高200%-300%
过滤效率:50-90%@5μm
✅ 经济环保
生产成本比金属框低40%
重量减轻50%(单台≤2kg)
废弃后可完全降解
✅ 便捷运维
免工具拆装(卡扣式设计)
可水洗型号支持重复使用
颜色标识区分效率等级
2. 技术参数
参数 | G3初级型 | F5中效型 | F7高效型 |
---|---|---|---|
过滤效率 | 70%@5μm | 60%@1μm | 85%@1μm |
初阻力 | 30-50Pa | 50-70Pa | 70-100Pa |
终阻力 | 150Pa | 200Pa | 250Pa |
标准厚度 | 46mm | 46mm/96mm | 96mm |
褶数 | 15褶/100mm | 20褶/100mm | 25褶/100mm |
适用温度 | -30℃~80℃ | -30℃~80℃ | -30℃~80℃ |
3. 过滤机理
拦截效应
表层无纺布捕获≥10μm颗粒
深度过滤
褶皱形成的迷宫式通道截留1-10μm颗粒
静电吸附
驻极处理滤材增强≤1μm颗粒捕集
均流设计
渐变褶距优化气流分布
4. 典型应用
商业空调:商场、写字楼、酒店的AHU机组
工业通风:食品厂、电子厂的初级过滤段
设备保护:冷水机组、精密仪器的进风预处理
洁净室:高效过滤系统的前置保护
5. 选型指南
效率选择
普通通风:G3-G4
洁净预过滤:F5-F7
高湿环境:选PP材质褶型
风量匹配
建议面风速:1.5-2.5m/s
标准尺寸(592×592×46mm)处理风量:≈2000m³/h
特殊需求
耐高温型:最高120℃(特制粘合剂)
抗菌型:纳米银涂层(抑菌率≥99%)
6. 维护管理
更换周期
使用环境 建议周期 商业场所 6-9个月 工业场所 3-6个月 多尘环境 1-3个月 清洗方法(仅限可洗型号)
吸尘器预清理
中性洗涤剂浸泡
阴凉处晾干(禁止暴晒)
废弃处理
纸框可回收(回收代码PAP20)
滤材按一般废弃物处理
7. 与同类产品对比
特性 | 纸框多褶型 | 金属框平板型 | 袋式过滤器 |
---|---|---|---|
过滤面积 | 3-5倍于平板 | 标准 | 最大 |
成本 | ¥30-80/m² | ¥80-150/m² | ¥100-200/m² |
安装便捷性 | 最优 | 需工具 | 中等 |
适用场景 | 常规通风 | 高温环境 | 高容尘需求 |
