1. 核心特点
✅ 高效捕油:对≥5μm油雾颗粒捕获率>85%
✅ 防火阻燃:金属材质+防火涂层,符合NFPA标准✅ 免维护设计:斜面集油槽+排油口,自动导流收集
✅ 耐腐蚀:不锈钢/铝合金材质,耐受切削液、乳化油
2. 主要用途
行业 | 应用场景 |
---|---|
机械加工 | CNC车床、磨床、铣床的油雾收集 |
金属热处理 | 淬火油槽、回火炉的油烟处理 |
食品加工 | 油炸生产线油烟预处理 |
汽车制造 | 发动机测试台架油雾过滤 |
3. 技术参数
参数 | 指标范围 |
---|---|
过滤效率 | 85-95%(5μm油滴) |
风阻 | 初阻≤80Pa,终阻≤200Pa |
耐温性 | 标准型:-20℃~120℃;高温型:≤200℃ |
油雾承载量 | 200-500g/m²(视型号而定) |
4. 规格型号系统
(1)按结构分类
型号前缀 | 结构类型 | 特点 | 适用场景 |
---|---|---|---|
OMF-P | 板式 | 经济型,更换便捷 | 单机小型设备 |
OMF-V | V型多褶 | 容尘量大,风阻低 | 集中式油雾净化系统 |

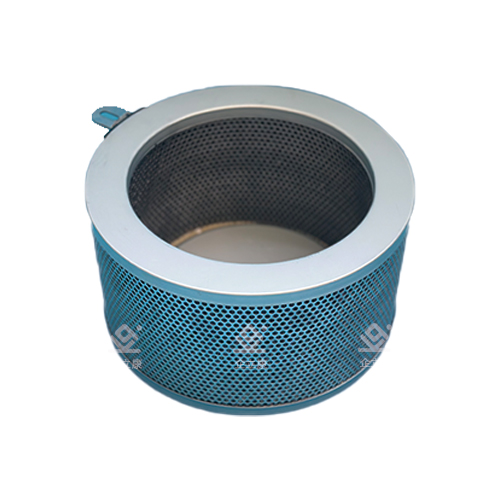

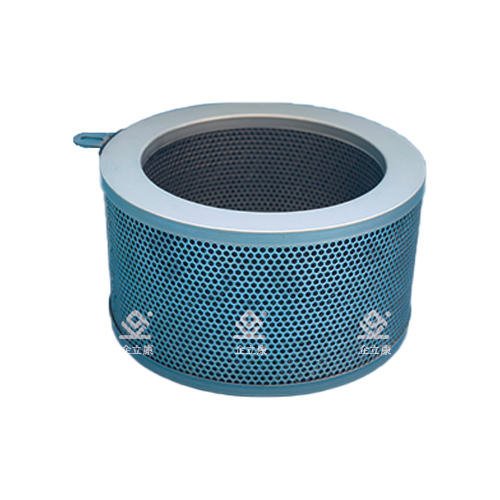

OMF-C | 圆筒式 | 360°进风,高效捕集 | 高浓度油雾环境 |
(2)按材质分类
型号后缀 | 框架/滤材材质 | 特性 |
---|---|---|
-304 | 304不锈钢 | 耐酸碱,食品级 |
-AL | 铝合金 | 轻量化,防爆场景 |
-GS | 镀锌钢 | 经济型,普通工业 |
(3)标准型号示例
完整型号 | 规格参数 | 适用风量(m³/h) |
---|---|---|
OMF-V304-600 | V型不锈钢,600×600×100mm | 3000-5000 |
OMF-PAL-500 | 平板铝合金,500×500×50mm | 1500-2500 |
OMF-CGS-400 | 圆筒镀锌钢,Φ400×600mm | 2000-3500 |
5. 选型指南
按油雾特性选择:
乳化油雾:选不锈钢材质(OMF-XXX304)
高温油烟:选高温型(型号后加HT,如OMF-V304HT)
按风量匹配:
确保过滤器面风速≤1.2m/s
示例:3000m³/h风量需选≥600×600mm规格
特殊需求:
防爆区域:选铝合金型(OMF-XXXAL)
食品医药:选带食品级涂层型号
6. 维护要点
排油周期:集油槽每8小时检查排油
更换标准:压差>200Pa或肉眼可见滤材饱和
清洗方法:
碱性清洗剂浸泡(浓度≤5%)
低压水枪冲洗(压力≤0.3MPa)
晾干后复用(严禁高温烘烤)
7. 注意事项
⚠️ 禁止处理易燃溶剂蒸汽(如汽油、酒精等)
⚠️ 高温型过滤器需预留散热间距(≥200mm)
⚠️ 排油管道需保持倾斜(坡度>5°)
