切削液的油雾和油气分离对初中高效过滤网的要求涉及材料选择、结构设计、过滤效率及使用环境适应性等多方面。结合搜索结果中的相关标准和技术信息,以下是具体分析:

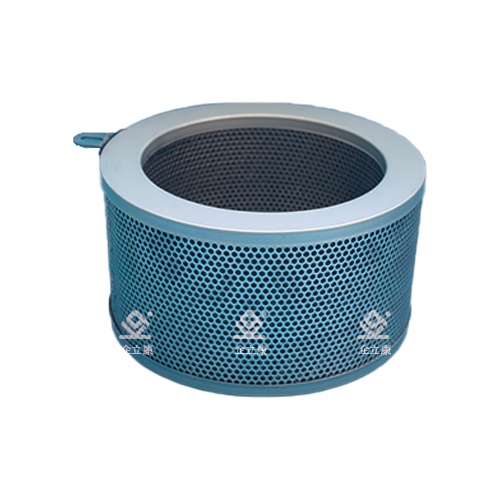

一、初效过滤网(G级)的特殊要求
1. 大颗粒拦截能力
- 初效滤网需优先拦截切削液中较大的金属碎屑和杂质(如≥5μm颗粒),通常采用不锈钢丝编织网或金属冲孔板,网孔尺寸较大(例如4目至40目)。
- 部分设计可能加入磁性材料层,以吸附铁屑等金属颗粒,提升拦截效率(如专利CN102974458A提到的磁性材料层)。
2. 耐腐蚀性与机械强度
- 因切削液含油脂和化学添加剂,初效滤网需选用316L不锈钢或镀锌丝等耐腐蚀材料,确保长期使用不锈蚀。
- 需具备较高机械强度,以承受高压冲洗和频繁维护的物理冲击。
二、中效过滤网(F级)的特殊要求
1. 中等颗粒过滤与容尘量
- 中效滤网需过滤1-5μm的油雾颗粒,常采用多层非织造布或玻璃纤维材料,通过褶皱设计增加过滤面积和容尘量。
- 部分气液过滤网(如HG/T21618标准中的SP、HP型)采用波纹结构,增强气液分离效率,适用于油雾中的液滴捕集。
2. 抗油污与易清洁性
- 需具备疏油涂层或特殊表面处理(如压波纹设计),减少油污附着,便于清洗和重复使用。

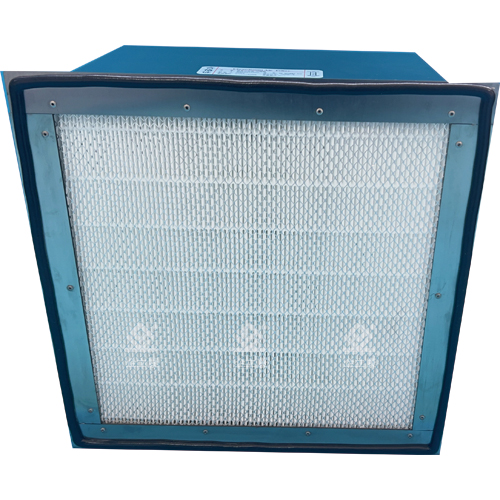

三、高效过滤网(H级及以上)的特殊要求
1. 微小颗粒与油雾的高效分离
- 高效滤网需对0.3μm以下的油雾微粒达到99.97%以上的过滤效率,通常采用HEPA或ULPA标准,结合超细玻璃纤维或PTFE膜材料。
- 专利CN102974458A提及的复合结构(如混合纤维层+磁性层)可进一步提升对微小金属颗粒和乳化油雾的分离效果。
2. 耐压与低阻力设计
- 高效滤网需在高压环境下(如0.2-0.6MPa)保持结构稳定,避免因压力波动导致破损。例如,波纹型气液过滤网通过增加接触面积降低气流阻力。
3. 化学稳定性
- 需耐受切削液中的酸碱成分和高温(部分切削液温度可达60℃以上),材料如316L不锈钢、聚四氟乙烯(PTFE)等具有优异化学惰性。
四、系统集成与维护要求
1. 多级过滤组合
- 建议采用“初效(拦截大颗粒)→中效(分离油雾液滴)→高效(捕集PM0.3微粒)”的阶梯式设计,延长高效滤网寿命并降低能耗。
2. 维护便捷性
- 滤网需模块化设计,支持快速拆卸和更换。例如,袋式中效滤网或可清洗的金属初效滤网可减少停机时间。
3. 实时监测与压差控制
- 安装压差传感器,监测滤网堵塞情况。推荐压差范围0.03-0.06MPa,超过阈值需及时维护,避免系统效率下降。五、标准与认证
- 材料标准:符合HG/T21618(气液过滤网)、JB/T10718(空气过滤器)等标准,确保过滤效率与安全性。
- 环保要求:需满足低能耗、可回收设计,例如使用可降解纤维或金属材料。
总结
切削液油雾分离系统的过滤网需根据工况选择耐腐蚀、高精度、低阻力的多级组合方案。初效侧重机械强度与大颗粒拦截,中效强化油雾分离与易维护性,高效则需兼顾微米级过滤与化学稳定性。实际应用中可参考相关企业标准 www.szqili.com
