2. 核心特点
✅ 卓越耐温性能
连续工作温度:250℃-350℃
短时耐受:400℃(≤2小时)
采用不锈钢纤维/陶瓷纤维复合滤材
✅ 高效过滤能力
过滤等级:H13-H14(EN1822)
对0.3μm颗粒过滤效率≥99.95%
容尘量比平板式提高50%以上

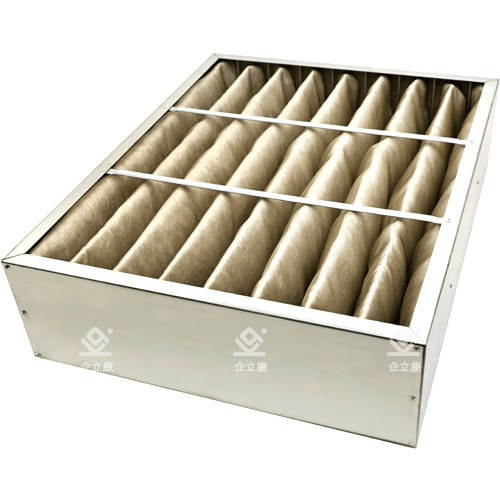

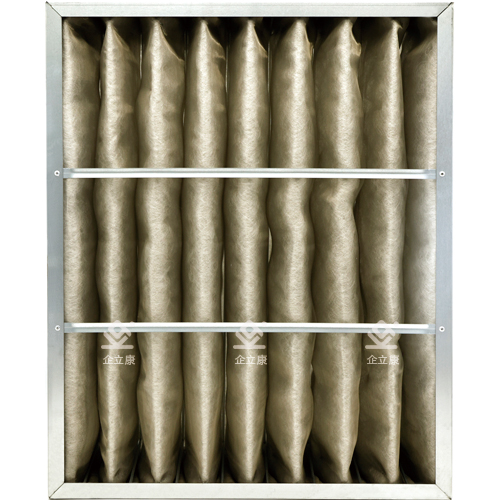

✅ 创新结构设计
Z型/W型折叠工艺(褶距3-8mm)
金属隔板支撑(304/316不锈钢)
可选V型排列降低风阻
✅ 工业级可靠性
抗震性能:通过5-200Hz振动测试
密封方式:高温硅胶/金属咬合密封
防火等级:UL900 Class 1
3. 技术参数
参数 | 标准型 | 增强型 |
---|---|---|
耐温范围 | 250-350℃ | 350-400℃ |
过滤效率 | H13(99.95%) | H14(99.995%) |
初阻力 | 150-220Pa | 180-250Pa |
褶深/褶数 | 50mm/120褶 | 75mm/160褶 |
框架材质 | 304不锈钢 | 310S不锈钢 |
检漏率 | ≤0.01% | ≤0.005% |
4. 典型应用
食品灭菌:高温灭菌隧道、罐头生产线
制药工业:干热灭菌柜、冻干机排气
电子制造:LCD高温烧结工艺
化工行业:催化剂再生烟气处理
能源领域:燃气轮机进气过滤
5. 过滤机理
表层过滤:
不锈钢纤维网拦截≥5μm颗粒
深度过滤:
陶瓷纤维梯度密度结构捕获0.3-5μm颗粒
静电辅助:
高温驻极体材料增强亚微米颗粒吸附
自清洁机制:
反向脉冲清灰(可选配置)
6. 选型指南
温度匹配:
250-300℃:标准304不锈钢型
300-400℃:需选310S不锈钢型
效率选择:
一般工艺排气:H13级
洁净室排风:H14级
系统集成:
前级建议配置G4+F7过滤器
需预留清灰装置安装空间
特殊需求:
防爆型(ATEX认证)
在线监测型(温度/压差传感器)
7. 安装维护
安装规范:
安装前需进行高温老化处理(200℃×4h)
密封垫需使用高温硅胶材料
与管道采用法兰连接(禁止软连接)
维护方式:
在线脉冲清灰(0.5-0.7MPa压缩空气)
每年进行PAO检漏测试
严禁水洗或化学清洗
更换标准:
阻力>450Pa且清灰无效
使用满3年(先到为准)
8. 与传统过滤器对比
特性 | 折叠式耐高温型 | 普通耐高温型 |
---|---|---|
过滤面积 | 增加3-5倍 | 标准面积 |
风阻 | 降低30-40% | 较高 |
容尘量 | 8-12kg/m² | 5-8kg/m² |
成本 | 高20-30% | 标准 |
适用温度 | 最高400℃ | 通常≤300℃ |
