1. 核心特点
✅ 高效漆雾捕捉
采用梯度密度滤纸（从粗效到高效）
对漆雾颗粒（10-200μm）拦截效率≥90%
可配套活性炭层吸附VOCs（可选）
✅ 环保干式运行
无需水和化学药剂
废过滤器可焚烧处理（热值≥3000kcal/kg）
避免水帘系统产生的污泥危废
✅ 经济实用设计

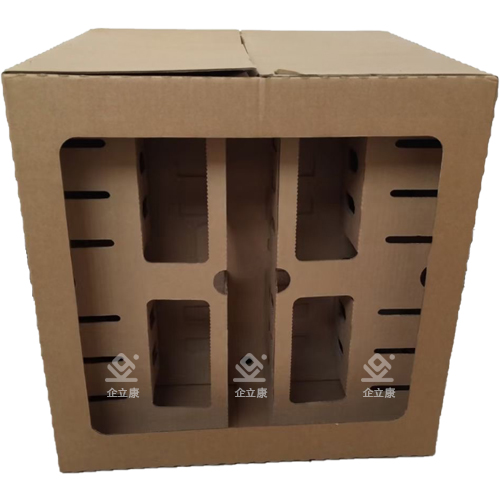

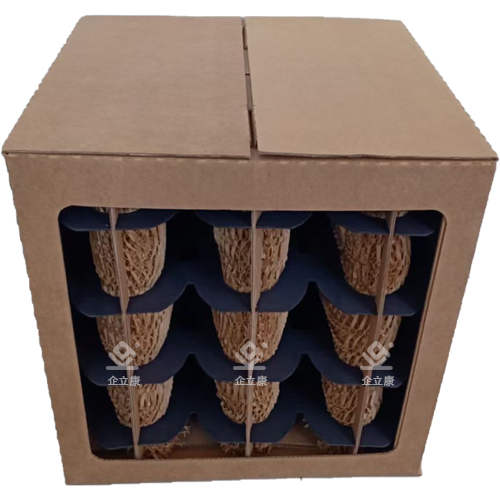

纸箱式模块化结构，更换便捷
容尘量高达1.5-2kg/m²
比水帘系统节能30-50%
✅ 智能适配性
压差监控接口（报警阈值可调）
兼容机器人喷涂系统
防火等级：M级阻燃
2. 技术参数
| 参数 | 标准型 | 高容尘型 |
|---|---|---|
| 过滤效率 | ≥90%@50μm | ≥95%@50μm |
| 初始阻力 | 80-120Pa | 100-150Pa |
| 终阻力 | 400-500Pa | 500-600Pa |
| 标准尺寸 | 595×595×300mm | 595×595×400mm |
| 适用风速 | 0.5-1.2m/s | 0.3-0.8m/s |
| 温度范围 | -10℃～60℃ | -10℃～60℃ |
3. 过滤机理
惯性碰撞：
漆雾颗粒撞击滤纸纤维被捕获
拦截效应：
多层滤纸梯度拦截不同粒径颗粒
吸附作用：
特殊树脂处理滤纸粘附漆雾
均流设计：
蜂窝结构保证气流分布均匀
4. 典型应用
汽车喷涂：4S店修补漆房、整车厂涂装线
工业涂装：金属件、家具、电子产品喷涂
艺术喷绘：大型广告牌制作车间
特种喷涂：航空航天复合材料喷涂
5. 选型指南
漆雾特性：
水性漆：选防潮型滤纸
油性漆：选抗溶剂型滤纸
高固含漆：选加厚型（400mm）
风量计算：
建议面风速：0.6m/s
计算公式：Q=3600×V×A×η（η取0.7）
系统配置：
前级：金属网预过滤（G4级）
后级：活性炭过滤器（可选）
6. 维护更换
更换周期：
普通喷涂：2-4周
高负荷喷涂：1-2周
更换标准：
阻力达到400-500Pa
可见漆雾穿透
安全操作：
佩戴防毒面具更换
废弃滤材按危废处理
7. 与传统水帘柜对比
| 特性 | 纸箱干式过滤器 | 传统水帘柜 |
|---|---|---|
| 原理 | 干式物理过滤 | 水幕捕捉 |
| 能耗 | 低（无水泵） | 高（水电消耗） |
| 废料处理 | 直接焚烧 | 危废污泥处理 |
| 维护成本 | ￥8-15/m² | ￥20-30/m² |
| 适用漆种 | 水/油性漆通用 | 对水性漆效果差 |
